美标标准 C153/C110

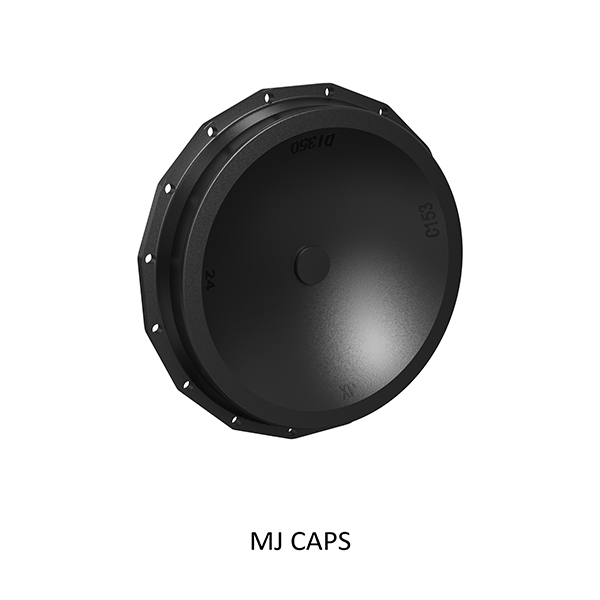

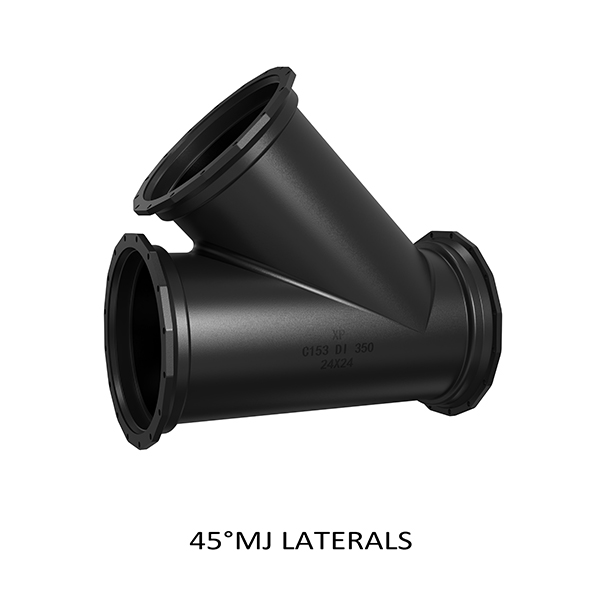

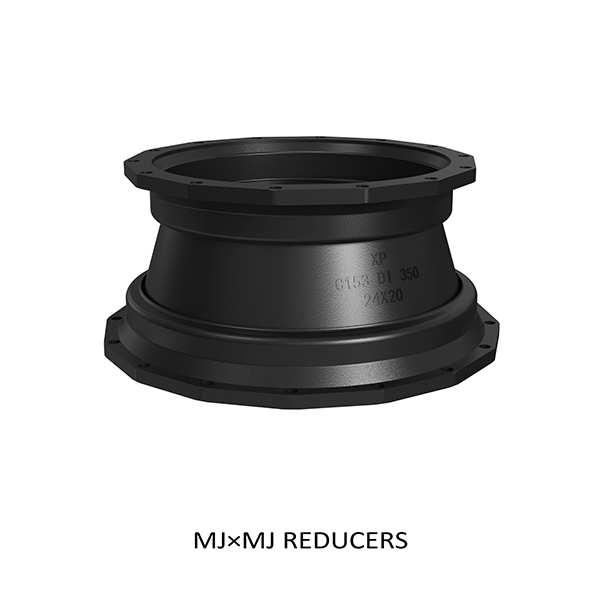

球墨铸铁机械接头紧凑配件 C153/A21.53

通用规范

材料：球墨铸铁，符合ASTM A536标准。

压力：2 “ - 24 ”通径额定350 PSI， 30 “ - 48 ”通径额定250 PSI， 54 “ - 64 ”通径额定150 PSI。测试：符合ANSI/AWWA C153/A21.53, ANSI/AWWA C111/A21.11， UL和FM要求。

敷设长度：符合ANSI/AWWA C153/A21.53。

偏转:2“- 4”= 8°| 6”= 7°| 8”- 12”= 5°| 14“- 16”= 3½°|”18 - 24”= 3°| 30”- 48”= 2°。

法兰：管件上的法兰端符合ANSI/AWWA C115/A21.15和ANSI B16.1 125级法兰。

水泥衬里：符合ANSI/AWWA C104/A21.4 -尺寸2 “ - 3 ”单厚和尺寸4 “ - 64 ”双厚

涂层：内外沥青密封涂层符合ANSI/AWWA C104/A21.4标准，参考标准为ANSI/AWWA C153/A21.53。

重量：单位为公斤，不包括附件、水泥衬里和涂料。

尺寸：除非另有说明，所有尺寸均以英寸为单位。

安装：符合ANSI/AWWA C600和C111，使用符合C150/C151的DIP和符合C900/C905的PVC管。

注-配件和尺寸可根据要求提供

注-配件可根据要求提供裸状态或成品状态。

注：所有涂层和衬里接头都符合NSF-61的要求。

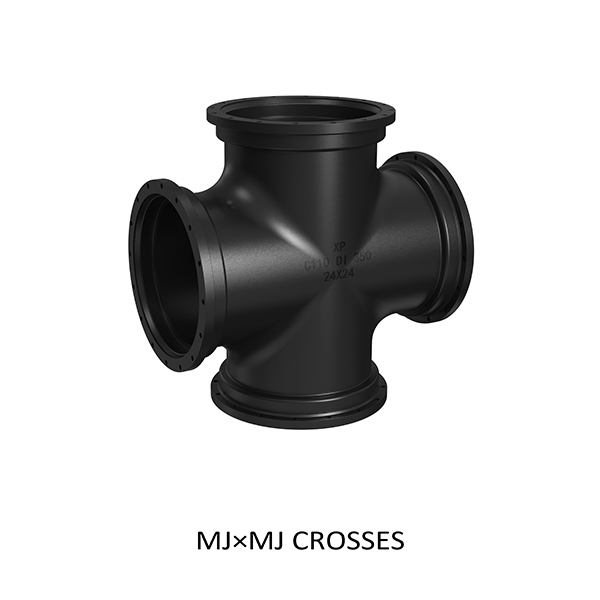

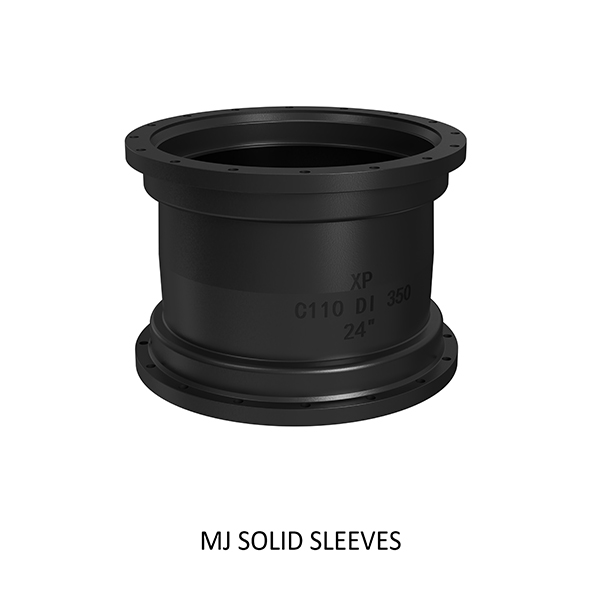

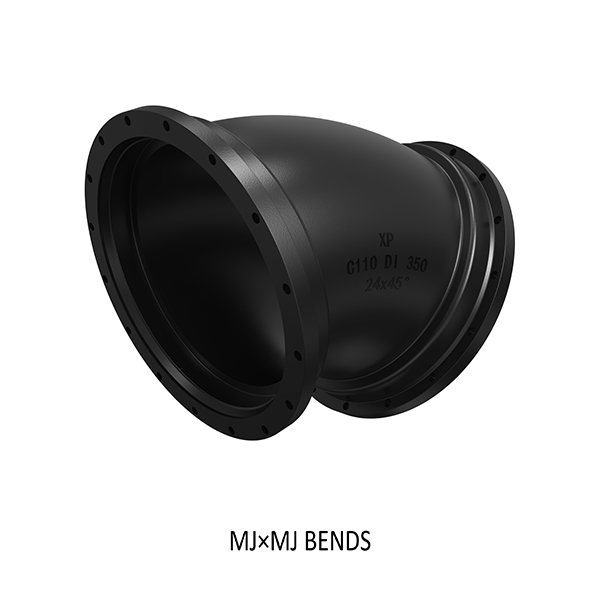

球墨铸铁机械接头阀体配件ansi / awwa c110 / a21.10

通用规范

材料：球墨铸铁，符合ASTM A536标准。

压力：2 “ - 24 ”通径额定350 PSI， 30 “ - 48 ”通径额定250 PSI。

测试：符合ANSI/AWWA C110/A21.10和UL - FM要求。

敷设长度：符合ANSI/AWWA C110/A21.10。

偏转:2“- 4”= 8°| 6”= 7°| 8”- 12”= 5°| 14“- 16”= 3½°|”18 - 24”= 3°| 30”- 48”= 2°。

法兰：管件上的法兰端符合ANSI/AWWA C110/A21.10和ANSI B16.1 125级法兰。

水泥衬里：符合ANSI/AWWA C104/A21.4 -尺寸2 “ - 3 ”单厚和尺寸4 “ - 48 ”双厚

涂层：内外沥青密封涂层符合ANSI/AWWA C104/A21.4标准，参考标准为ANSI/AWWA C110/A21.10。

重量：单位为公斤，不包括附件、水泥衬里和涂料。

尺寸：除非另有说明，所有尺寸均以英寸为单位。

安装：符合ANSI/AWWA C600和C111，使用符合C150/C151的DIP和符合C900/C905的PVC管。

注-配件和尺寸可根据要求提供

注-配件可根据要求提供裸状态或成品状态。

注：所有涂层和衬里接头都符合NSF-61的要求。

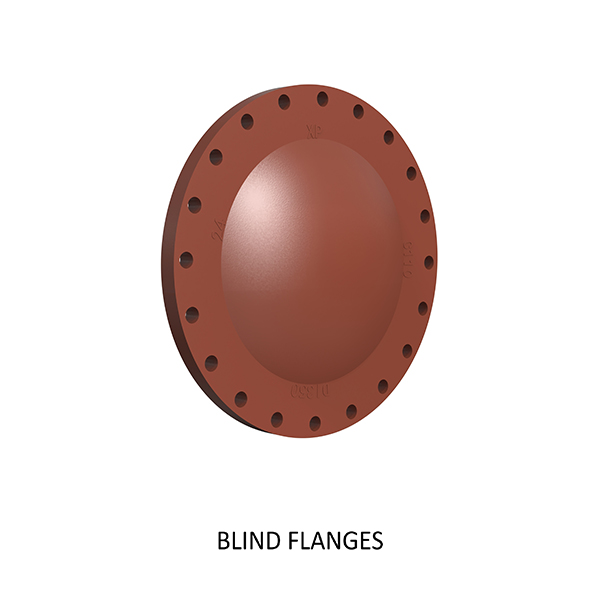

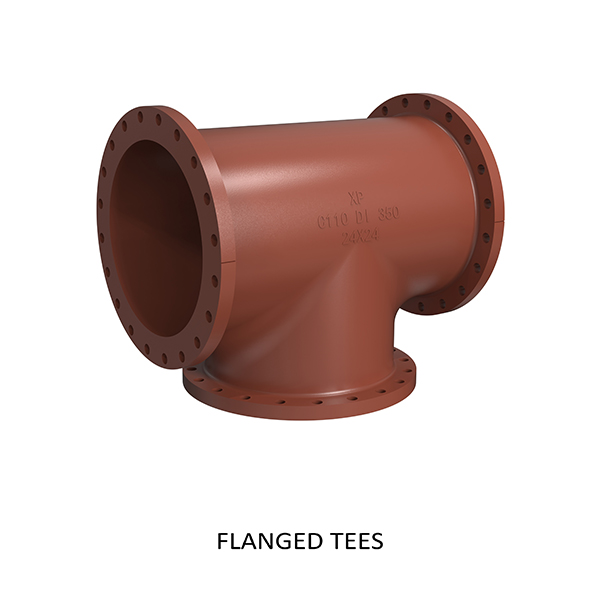

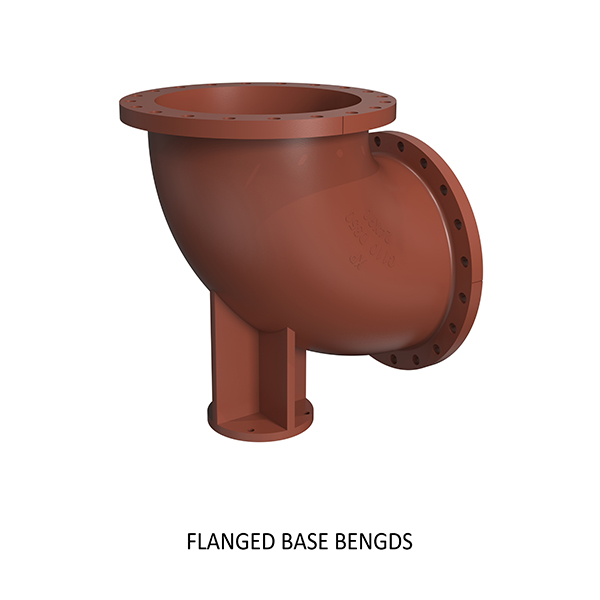

球墨铸铁法兰配件

ANSI/AWWA C110/A21.10（2 “至48 ”）

ANSI/AWWA C153/A21.53（54 “至64 ”）

通用规范

材料：球墨铸铁，符合ASTM A536标准。

压力：2 “ - 48 ”通径额定250psi， 54 “ - 64 ”通径额定150psi。

测试：符合ANSI/AWWA C110/A21.10和UL - FM要求。

敷设长度：2 “ - 48 ”尺寸符合ANSI/AWWA C110/A21.10 | ANSI B16.1和54 “ - 64 ”尺寸符合ANSI/AWWA C153/A21.53。

钻孔：符合ANSI/AWWA C110/A21.10, ANSI/AWWA C153/A21.53和ANSI B16.1 125级法兰。

水泥衬里：符合ANSI/AWWA C104/A21.4 -尺寸2 “ - 3 ”单厚和尺寸4 “ - 64 ”双厚。

涂层：内部沥青密封涂层符合ANSI/AWWA C104/A21.4 | NSF-61批准，外部底漆。

重量：单位为公斤，不包括附件、水泥衬里和涂料。

尺寸：除非另有说明，所有尺寸均以英寸为单位。

安装：符合ANSI/AWWA C600和C111，使用符合C150/C151的DIP和符合C900/C905的PVC管。

注-配件和尺寸可根据要求提供

注-配件可根据要求提供裸状态或成品状态。

注：所有涂层和衬里接头都符合NSF-61的要求。
